系统提供3种方式计算膨胀系数:
1)实时读取测量仪器上的数据采集器上采集的数据并实时显示,该功能从版本4.16.10.51开始支持;
2)直接读取测试仪器传感器采集的原始数据
3)直接输入各种数据,灵活方便.
本系统线膨胀系数计算的数据单位为:1E-7/℃,如果需要修改为1E-6/℃,可在系统维护-通用设置中修改.

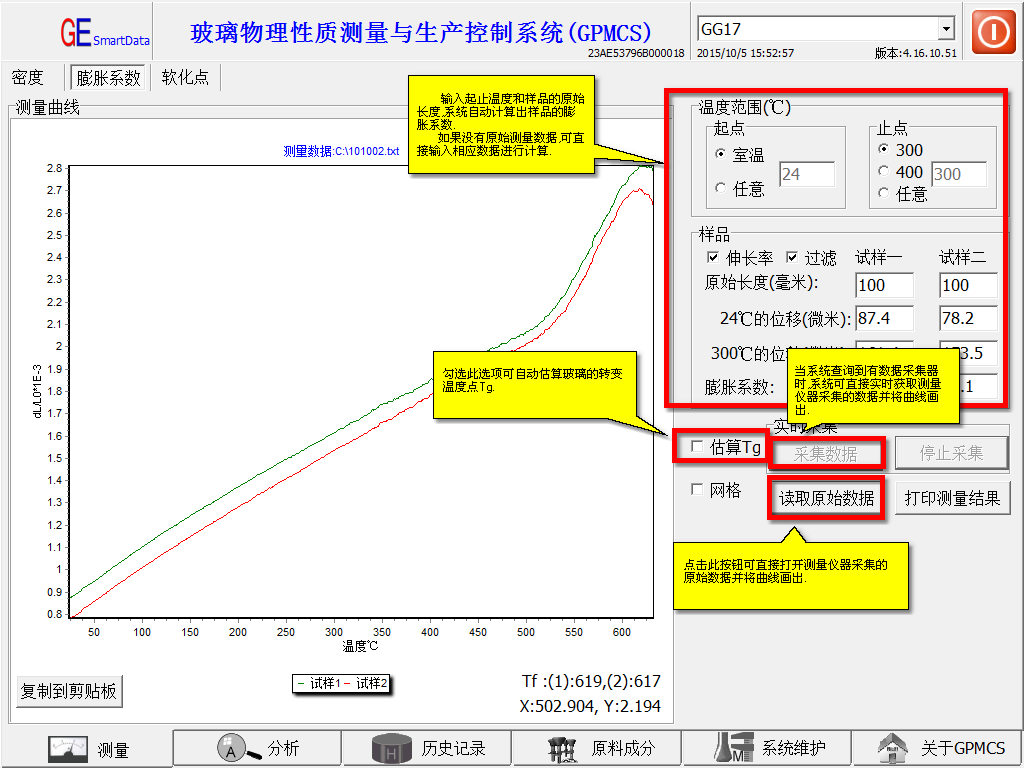

读取膨胀系数测试数据
膨胀曲线可以任意放大,以查看局部细节.，操作方法为：
按下鼠标左键从左上向右下拖动，对应的选择方框就是放大的区域；

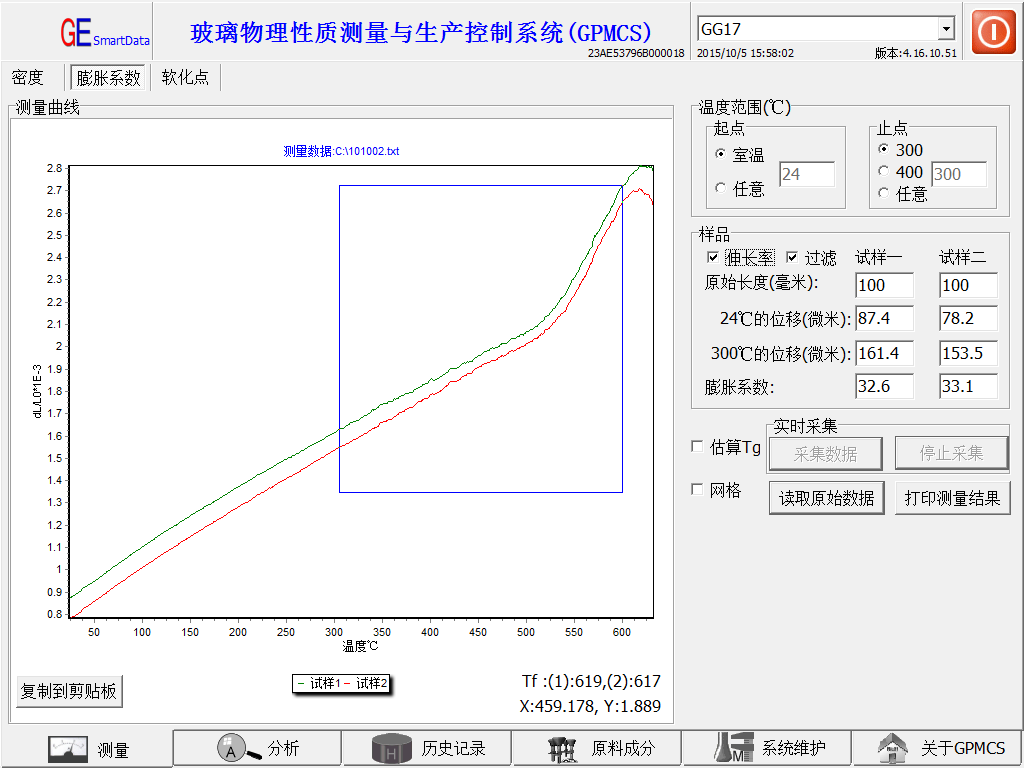

选择放大区域

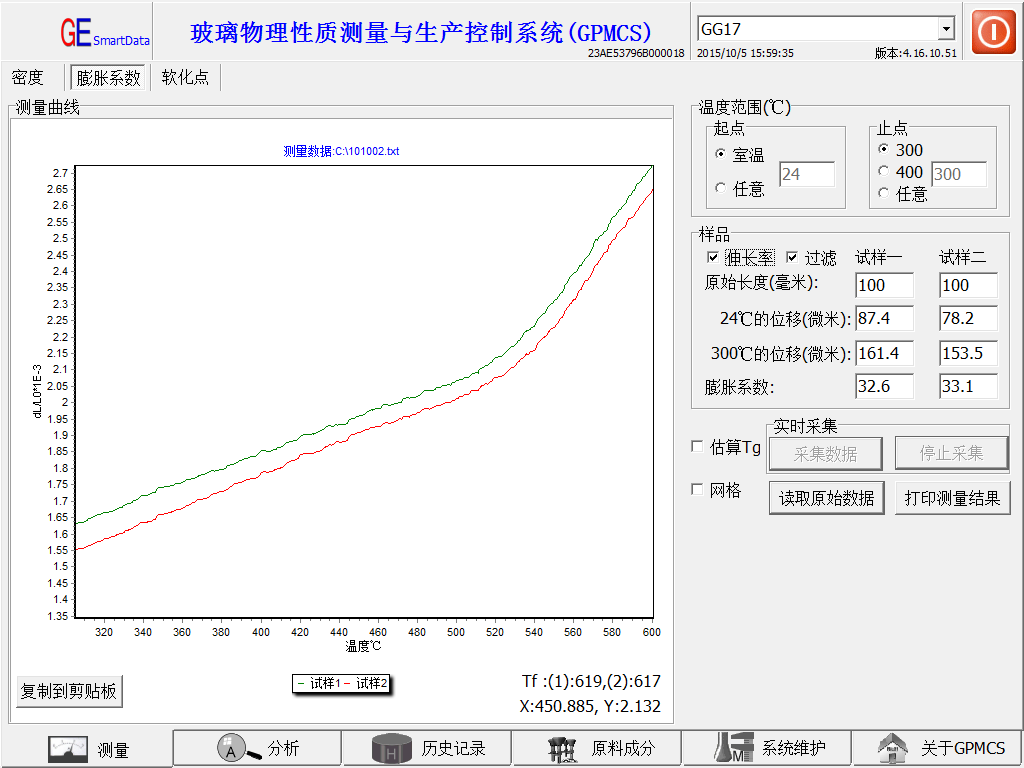

已放大区域
如果按下鼠标左键从右下向左上拖动则恢复显示全部曲线。
"复制到剪贴板":将显示的曲线以EMF格式复制到Windows的剪贴板中,便于在其它软件中使用该曲线图形
"打印测量结果":直接打印显示的曲线,显示什么即会打印什么.如果有计算出膨胀系数和Tg/Tf点,也一并打印,见下图:
打印测量结果

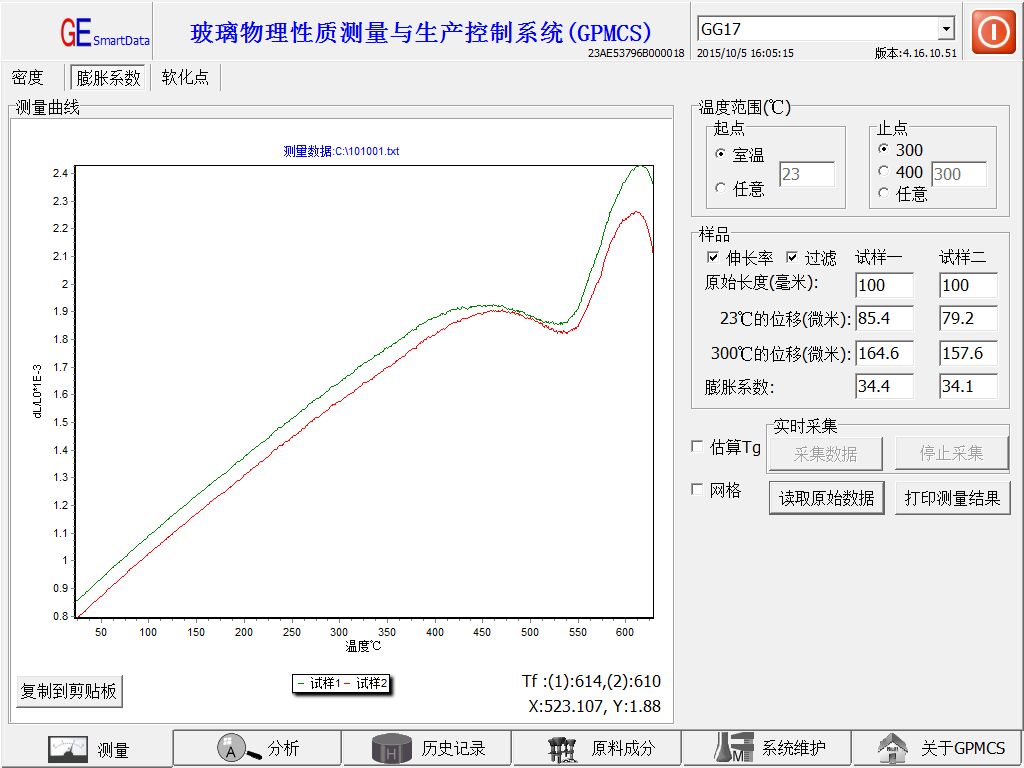

对于未退火的样品,测量结果曲线如下:
未退火样品
大家可能发现上图中的曲线和正常的不同,在540℃左右有一个下降,是样品未退火导致的(标准规定需要退火),我们可以通过该仪器估算玻璃的退火温度.
由于膨胀系数的计算需要确定石英玻璃的膨胀系数.GBT16920-1997标准规定使用不含羟基的石英玻璃并明确4个温度点的膨胀系数,软件根据标准提供支持此标准的4个温度段的石英玻璃膨胀系数,分别是:
100:5.4*1E-7
200:5.7*1E-7
300:5.8*1E-7
400:5.7*1E-7
鉴于行业习惯使用5.8*1E-7的做法,软件在系统维护的通用设置中提供设置予以支持.
